產品特點
輕巧便攜，便攜式儀器，方便現場操作；
顯示直觀，采用大分辨率真彩液晶顯示屏，內容顯示清晰、直觀；
操作簡單，采用觸摸按鍵；
功能齊全，儀器不但可以測量高壓開關柜觸頭壓力值，還可以測量隔離開關觸頭壓力值；
標定簡單，支持用戶自己標定置零復位傳感器；
精度高、穩定性好，采用中航工業高精度應變片，高精度、低溫漂、蠕變小，長期穩定性好；
具備聲音報警功能，報警閾值可設置；
支持多單位顯示，測量單位支持“N”、“kg”；
具備歷史數據存儲到U盤功能；
具備歷史數據上傳功能，儀器通過上位機軟件可以將歷史數據直接讀取；
內置大容量非易失性存儲器，支持記錄數據帶時標，掉電不丟失；
內置高精度實時時鐘功能：可進行日期及時間校準；
儀器內置大容量鋰電池、帶適配器電源接口，帶電池電量顯示；
主要參數
1）壓力測量范圍：≤1000N；
2）測量誤差：≤1％；
3）測量結果能夠以 “N”和“kg”單位顯示，可以進行切換；
4）采用5寸彩色液晶屏；
5）按鍵采用4線電阻觸摸；
6）采用內置TF卡存儲海量的數據，文件以FAT32格式存儲；
7）用戶可以一鍵置零操作；
8）報警功能設置范圍0-1000N；
9）時鐘日期設置范圍：1980年1月1日-2099年12月31日
10）內置電源工作時間：≥6小時；
11）充電口電壓：12.6V。
開關柜梅花觸頭壓力傳感器參數
|
序號
|
型號
|
傳感器
外徑
(mm)
|
量程
（N）
|
適應梅花觸頭
規格
|
梅花觸頭內徑
（mm）
|
正常測量值范圍
（N）
|
合格限值
(N)
|
|
1
|
630A
|
Φ35
|
0~500
|
630A（24片）
|
33~34
|
200~260
|
180
|
|
2
|
1250A
|
Φ49
|
0~500
|
1250A（30片）
|
47~48
|
200~260
|
180
|
|
3
|
1600A
|
Φ55
|
0~500
|
1600A（36片）
|
53~54
|
200~260
|
180
|
|
4
|
2000A
|
Φ79
|
0~1000
|
2000A（48片）
|
77~78
|
200~260
|
180
|
|
5
|
3150A
|
Φ109
|
0~1000
|
2500A（64片）
|
107~108
|
400~460
|
380
|
|
3150A（64片）
|
107~108
|
400~460
|
380
|
||||
|
4000A（82/84片）
|
107~108
|
400~460
|
380
|

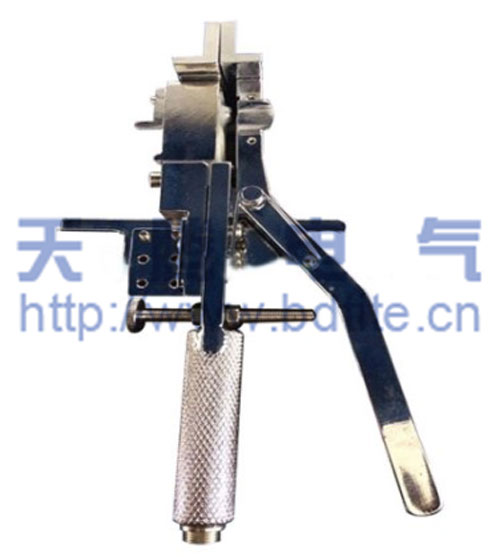

隔離開關觸頭壓力傳感器參數
各類隔離開關觸指壓力參考值（每對觸指）|
型 號 |
觸頭、觸指合閘時的型式
|
一對觸指參考壓力（N）
|
|
GW4、GW5、GW7等
|
轉入式
|
≥130
|
|
GW6、GW16/17、GW22/23等
|
鉗夾式
|
≥300
|
|
GN2等戶內系列
|
拍合式
|
≥200
|
|
說明：a.壓力宜大不宜小 b.以上是每對觸指的參考壓力，如有幾對觸指則應分別測量
|
||
